CHCNAV AlphaUni 10 – воздушный сканер

Госреестр № 87269

Максимальная дальность: 300 м
Скорость сканирования: 640 000 точек/сек
Камера: встроенная, 26 Мп, 6252 x 4168
Поле зрения камеры: 70°
Поле зрения сканера: 360° x 40.3°
Рабочая температура: от -20°C до 50°C
Гарантия

Способы доставки

✓ Санкт-Петербург: бесплатно при заказе от 50 000 руб.
✓ СДЭК: курьерская доставка до пунктов выдачи.
✓ «Деловые Линии»: экспресс‑доставка до терминала.

Указанная цена носит информационный характер и может быть изменена. Актуальную цену уточняйте у менеджера.

Артикул:8015-010-008 Бренд: CHCNAV

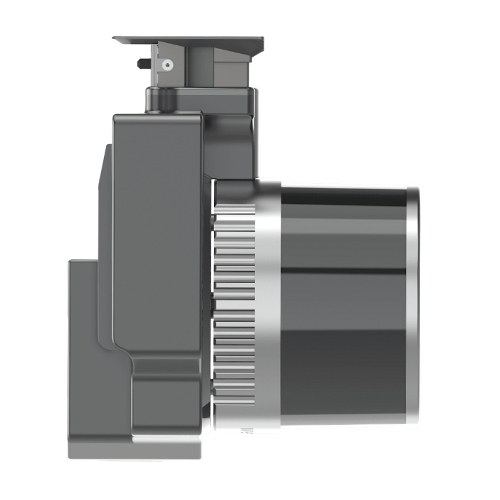

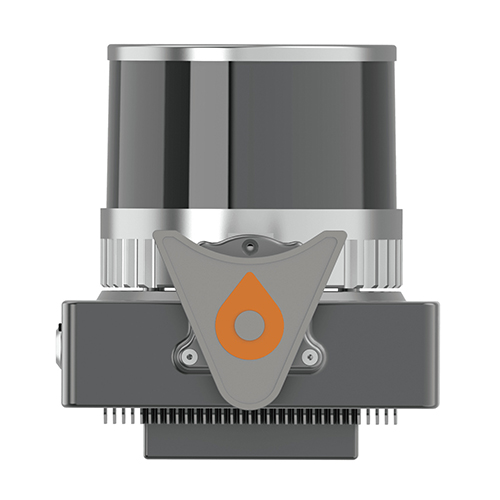

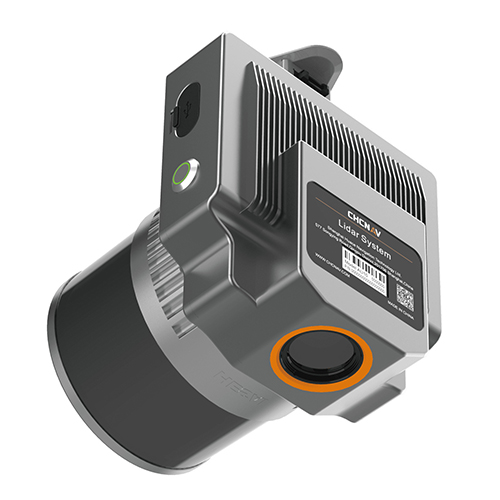

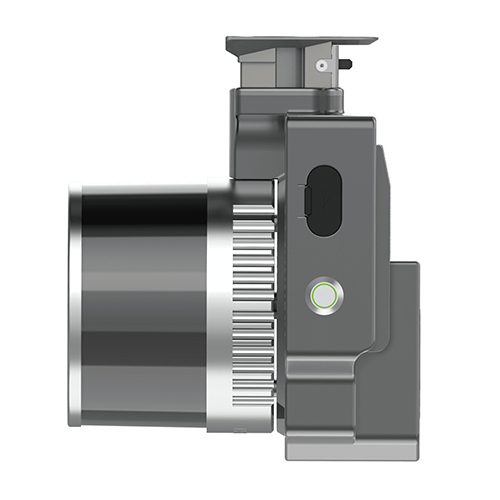

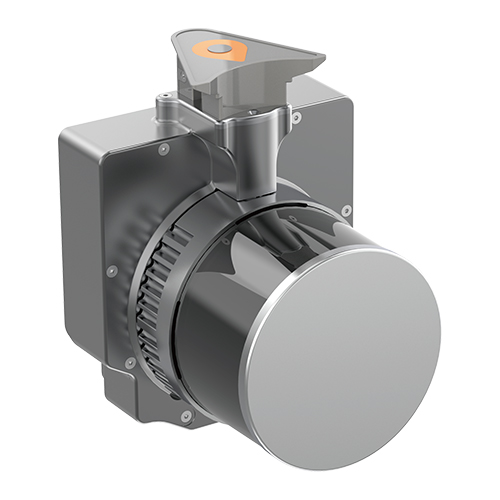

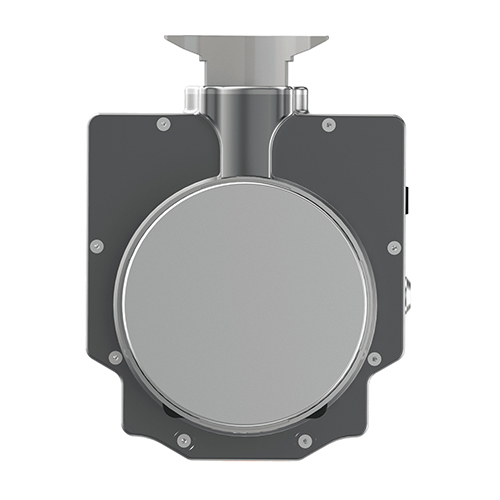

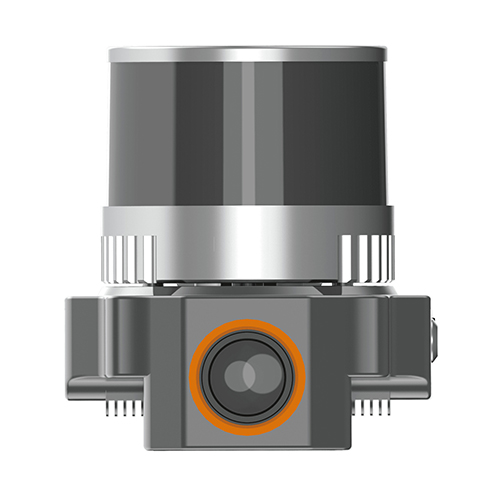

CHCNAV AlphaUni 10 – компактный и лёгкий лидар 2022 года. Он сочетает высокоточный сканер HESAI с усовершенствованными модулями GNSS и IMU и достигает абсолютной точности до 5 см без контрольных точек.

Устройство одно из самых лёгких в своём классе – это заметно увеличивает продолжительность и производительность полёта БПЛА. К тому же у лидара минимум кабелей, а значит, он проще и надёжнее в эксплуатации. При этом поле зрения составляет 360°, а встроенная фотокамера позволяет делать снимки с воздуха для последующего создания ортофотопланов.

Благодаря мультиплатформенной конструкции CHCNAV AlphaUni 10 подходит для самых разных задач. Его можно установить на мультироторные БПЛА и аппараты с фиксированным крылом (в том числе с разъёмами Skyport и Alphaport), автомобили, железнодорожные тележки или беспилотные гидроботы.

Высокую точность данных обеспечивают геодезический GNSS приёмник и одна из лучших компактных инерциальных систем (IMU) на рынке. В итоге получается качественное облако точек – идеально для детального картографирования и точных измерений.

Лидар готов к работе в непростых условиях: защищён по стандарту IP64 и стабильно функционирует при температурах от -20°C до +50°C. Так что внезапные капризы погоды не станут помехой для полевых измерений.

Характеристики

Общие характеристики
СКП абсолютная в плане	<5 см
СКП абсолютная по высоте	<5 см
Условия достижения указанной погрешности	Без использования контрольных точек, высота полёта 50 м
Площадь съёмки	При установке на БПЛА – до 3,5 кв.км при полёте 30 мин на высоте 100 м, скорости 10 м/с
Крепления	Адаптер для установки на сторонние БПЛА (питание, подключение антенны, связь); адаптер со SkyPort для DJI Matrice 300/350; крепление AP5 с панорамной камерой (для автомобиля/рюкзака); крепление AP5‑L без камеры
Масса	1 кг
Размеры	11,8 × 12,8 × 15,45 см
Тип сканера	Hesai
Поле зрения	40,3° (вдоль) × 360° (поперек)
Класс лазера	1 (в соответствии с IEC 60825‑1:2014)
СКП	5 мм @ на 100 м
Шум	20–30 мм
Количество отражений	до 3
Скорость сканирования	640 000 импульсов в секунду
Максимальная дальность	300 м (отражательная способность > 80 %)
Плотность облака точек при скорости 7 м/с (25 км/ч)	80-160 тчк/кв.м @ 80 м высота полёта; 50 тчк/кв.м @ 140 м высота полёта
ГНСС‑плата	Трёхчастотная, ГЛОНАСС, GPS, BeiDou, Galileo, 5 Гц
Частота обновления данных IMU	500 Гц
СКП определения местоположения без потери сигнала GNSS	1 см в плане, 2 см по высоте; 0.01° крен/тангаж, 0.04° – курс
Управление системой	Управление кнопкой на устройстве; с помощью ПО DJI Pilot 2 (на БПЛА DJI Matrice 300/350); ПО SmartGo на Андроид (при установке на AP5/AP5‑L)
Память	256 Гб
Тип фотокамеры	CHCNAV, встроенная, калиброванная со сканером, угол поля зрения – 70°
Количество кадров (fps)	30
Разрешение фотокамеры	6252 × 4168
Эффективные пиксели фотокамеры	26 Мп
Транспортировочный контейнер	1 × пластиковый кейс
Рабочая температура	от -20°C до +50°C
Температура хранения	от -20°C до +65°C
Класс пыле‑влагозащиты	IP64
Ресурс затвора	200 тыс. срабатываний
Влажность (рабочая)	80 %, без конденсации
Тип питания	При установке на БПЛА – зависит от питания на БПЛА, при установке на автомобиле – от внешнего аккумулятора
Входное напряжение	12-28 В
Мощность	32 Вт
Энергопотребление	19 Вт
Порты	1 × порт AlphaPort; 1 × USB Type‑C, скорость копирования до 160 Мб/с

Стандартный комплект поставки

№	Наименование	Кол-во
1	Лазерный сканер AlphaUni 10 (с установленным лидаром и камерой)	1 шт.
2	Кабель USB Type-C (1 м)	1 шт.
3	USB флешка с инструкциями и установочными файлами ПО (8 Гб)	1 шт.
4	Кейс для транспортировки	1 шт.
5	Кейс для транспортировки	1 шт.
6	ПО CoPre, постоянная лицензия (арт. 1904-110-662-AA-CHC)	1 шт.

Дополнительные позиции для установки на автомобиль

№	Наименование	Кол-во
1	GNSS антенна с креплением для сканера	1 шт.
2	Платформа телескопическая на рейлинги автомобиля для AlphaUni	1 шт.
3	Кабель питания (3 м)	1 шт.
4	Набор ключей с торцевой головкой	1 шт.
5	Модуль ПО CoPre Vehicle — обработка траектории движения автомобиля	1 шт.
6	Аккумуляторная батарея	1 шт.
7	Устройство зарядное для аккумулятора	1 шт.

Дополнительные позиции для установки на DJI300

№	Наименование	Кол-во
1	Адаптер AlphaPortM SkyPort для DJI M300	1 шт.

Дополнительные позиции для установки на сторонние БПЛА

№	Наименование	Кол-во
1	Адаптер быстросъемный для сторонних БПЛА	1 шт.
2	Антенна GNSS (если БПЛА не имеет своей GNSS антенны)	1 шт.

Модули ПО CoPre при съёмке с воздуха

№	Наименование	Кол-во
1	Модуль ПО CoPre Ортофото — создание ортофотопланов (при отсутствии фотограмметрического ПО)	1 шт.
2	Модуль ПО CoPre Аэрофото — классическая фотограмметрия (при отсутствии фотограмметрического ПО)	1 шт.
