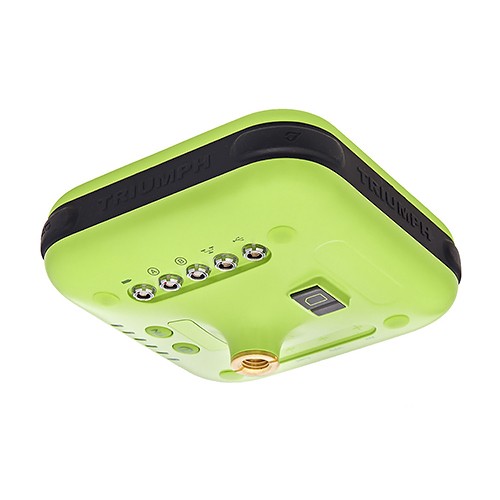

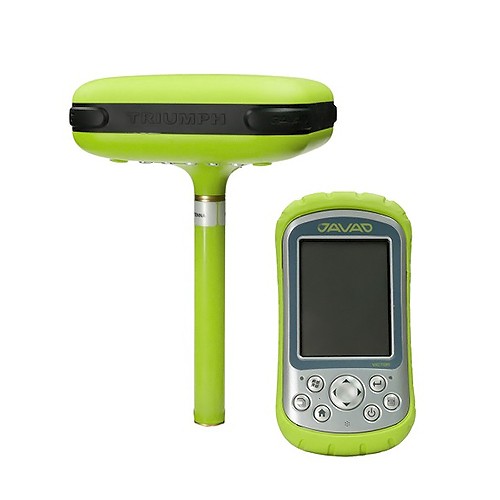

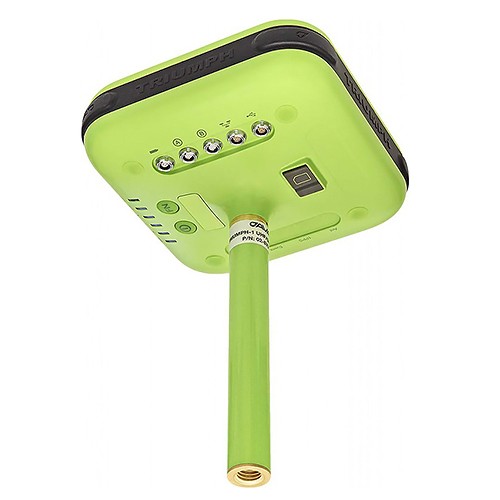

Javad Triumph 1 — это идеальный инструмент для тех, кому важно быстрое и точное позиционирование в самых сложных полевых условиях. Вы можете использовать этот легкий и компактный инструмент для решения самого широкого круга задач в геодезии, картографии, землеустройстве, строительстве, и для прочих инженерных изысканий. Javad Triumph 1 имеет интегрированную конструкцию: в одном прочном и герметичном корпусе находятся чувствительная антенна, мультисистемный GNSS приемник, встроенные аккумуляторы, удачное расположение которых позволило снизить температурный порог работы приемника до -40°С. Этот факт наверняка оценят специалисты, которым приходится работать зимой или в высоких широтах.
Приемник Javad Triumph 1, основанный на СБИС “TRIUMPH”, — это единый комплекс, готовый к работе, с ценой и качеством, каких вы еще не встречали. В элегантном, прочном, легком (1.7 кг, 17х17 см) и герметичном корпусе располагаются GNSS электроника, модемы, антенны, а также аккумуляторы, обеспечивающие непрерывную работу прибора до 15 часов, и усовершенствованная система управления питанием. Батареи, расположены вблизи электроники, что позволяет им лучше работать в холодную погоду. Батареи можно заряжать от любого источника питания с напряжением от +10 до +30 В.
Все имеющиеся антенны (GNSS, УВЧ, GSM, Bluetooth и Wi-Fi) удачно интегрированы и защищены. Прибор имеет встроенную GNSS антенну, но также можно подключать внешнюю. Внутри корпуса расположены две переключаемые SIM-карты. Благодаря маленькой герметичной дверце, одну из них можно легко вынимать и менять. А благодаря передовому дизайну и исполнению приемник Javad Triumph 1 будет незаменим во многих проектах, и работа может быть начата сразу после прибытия на место.
| Общая информация |
| Число каналов |
216 каналов |
| Поддерживаемые GNSS сигналы |
GPS: C/A, P1, P2, L2C (L+M), L5 (I+Q)
Gallileo: E1 (B+C), E5A (I+Q), E5B (I+Q), AltBoc
GLONASS: C/A, L2C, P1, P2, L3 (I+Q)
QZSS: C/A, L1C(I+Q), L2C (L+M), L5 (I+Q), SAIF
Beidou: B1, B2
SBAS: L1, L5 |
| Корпус |
Магниевый сплав и пластик, пылевлагозащита IP67 |
| Температура работы |
-40° C до +60° C*** |
| Температура хранения |
-45° C до +85° C *** |
| Размеры |
Ш:178 мм x В:96 мм x Г:178 мм |
| Вес |
1700 г |
| Точность съемки |
| DGPS / RTCM |
обычно 25 см |
| Автономная |
<2 м |
| Статика, Быстрая статика |
По горизонтали: 0.3 см + 0.5 ppm * длина_базовой_линии**
По вертикали: 0.35 см + 0.4 ppm * длина_базовой_линии |
| Кинематика |
По горизонтали 1 см + 1 ppm * длина_базовой_линии
По вертикали: 1.5 см + 1 ppm * длина_базовой_линии |
| RTK (OTF) |
По горизонтали: 1 см + 1 ppm * длина_базовой_линии
По вертикали: 1.5 см + 1 ppm * длина_базовой_линии |
| DGPS |
< 0.25 м при пост-обработке
< 0.5 м в режиме реального времени |
| Холодный старт |
<35 сек |
| Горячий старт |
<5 сек |
| Повторный старт |
<1 сек |
| Характеристики питания |
| Батареи |
Две встроенные литиево-ионные батареи (7.4 В, 5.8 Ач каждая) |
| Время работы |
до 18 часов |
| Входное напряжение |
+10 до +30 вольт |
| Характеристики ГНСС антенны |
| ГНСС антенна |
Встроенная |
| Тип антенны |
Microstrip (Zero Centered) |
| Отражатель |
антенна на горизонтальном отражателе |
| Характеристики радио |
| 3.5G UMTS/HSPA модуль |
Глобально (850/1900/2100) /Сев. Америка (850/1900/1700-2100AWS) /
Европа (900/2100) |
| GSM/GPRS/EDGE модуль |
Встроенный GSM/GPRS/EDGE quad-band модуль, GPRS/EDGE Класс 10 |
| CDMA200 модуль |
Встроенный CDMA2000 dual band модуль 800/1900МГц |
| УВЧ радиомодем |
Встроенный 406-470MГц р приемопередатчик, до 38.4 кбит/сек |
| Выходная мощность |
1 Вт |
| Ввод/Вывод |
| Коммуникационные порты |
— 2 последовательных (RS232) до 460.8 кбит/сек
— Высокоскоростной USB 2.0 (480 Mбит/сек
— Full-duplex 10BASE-T/100BASE-TX Ethernet
— Wi-Fi (IEEE 802.11b/g)
— Bluetooth® V2.0+EDR Класс 2 поддерживающий SPP Slave и
Master Profiles |
| Разъемы |
— внешний для ГНСС антенны (опционально)
— для модемной антенны
— для внешнего источника питания (PWR)
— 1PPS вывод (опционально)
— Маркер событий ввод (опционально) |
| Индикация и управление |
Шесть светодиодов, две кнопки (MinPad) |
| Память и запись |
| Встроенная память |
До 2048 Mб встроенной несъемной памяти для записи данных |
| Запись сырых данных |
До 100 раз в секунду (100Гц) |
| Тип данных |
Фаза и несущая GPS L1/L2, Galileo E1/E5A, ГЛОНАСС L1/L2 |
| Вывод данных |
| Вывод данных |
в режиме реального времени
RTCM SC104 версии 2.x и 3.x Ввод/вывод |
| ASCII |
вывод NMEA 0183 версии 2.x и 3.0 вывод |
*Версия платы 10 и новее
**При хороших условиях наблюдения и правильной длине сессии наблюдения
***Температура работы для литиево-ионных батарей от -30°C до +55°C
***Температура хранения для литиево-ионных батарей от -20°C до +45°C
